解析建筑模板中的单板

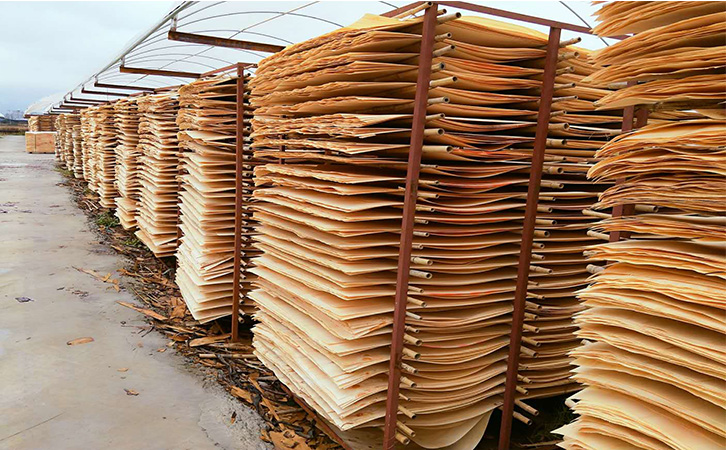

　　建筑模板由饰面单板组成。旋切单板时，旋切单板的厚度应根据建筑模板的完工厚度确定。然而，在实际生产中，对单板厚度的确定存在着一些模糊的理解甚至误解，如下所述。

　　单板厚度可分为单板名义厚度、单板实际旋切厚度、于单板厚{TodayHot}度、成品中单板的厚度.

　　在对各个阶段的单板厚度进行测量时，为得到准确数值，要有专人用同一螺旋测微仪，在同一操作要领下，分别在旋切后、干燥前、干燥后、涂胶后，选择同一测点进行测量，以便测出单板厚度的微小变化.从实际测量结果可看出，干燥前测得数值比旋切后稍大，这是由于旋切单板有部分回弹，即在旋切中单板受压尺压榨后被压缩，被压缩的量其中有部分压缩为弹性变形，放置一段时间后会出现回弹.而干燥后的尺寸，由于单板在干燥机中干缩，使厚度较干燥前变小(单板干燥后含水率控制在8%～12%，在放置过程中尺寸基本不变).单板涂胶后，由于胶粘剂带人部分水分，使单板出现膨胀，厚度增加.在热压过程中受压缩，又使单板厚度减小。由上述可知，旋切后，单板经历了数次厚度上的变化.

　　因此，旋切机在确定旋切单板厚度时，要考虑建筑模板厚度上的{HotTag}加工余量、热压过程中的压缩量、单板干燥时厚度上的干缩量，还要考虑旋切时的单板厚度偏差，同时不要忽略单板厚度上的回弹量和膨胀量.

　　从成品往前推算单板厚度时，这里需要明确的是：压缩量的计算是以涂胶组坯预压涂胶后单板膨胀后的厚度，不是单板于燥后的厚度。干缩率的计算要注意不要用含水率达到绝干情况下的干缩率.对单板的干燥还有一点要明确，就是单板在旋切时受到压尺的压缩，而木材学中给出的于缩率是木材在没有压缩情况下的于缩率，受到压缩后的木材与没有压缩的木材其于缩率有所不同，确定的干缩率应是单板在本厂干燥机现行工艺条件下干燥后的干缩率。因为干燥工艺不同，其干缩率也不同，查取干缩率数值时较好经过实地测量进行验证.旋切后单板增厚的因素有旋切后的回弹和涂胶后的膨胀，回弹量和膨胀量要经过测量掌握其数值.

　　在确定单板名义厚度(规定的单板旋切厚度)时，对旋切后的工序除考虑成品厚度加工余量、压缩量、干缩量外，还要把单板回弹量和膨胀量考虑进去，否则确定的单板名义厚度要比要求的厚，这一点也是容易忽略的。

　　经过以上分析，单板名义厚度可表述。为：单板名义厚度=(成品厚度+表面加工余量)/建筑模板层数+每层单板的压缩量-每层涂胶单板厚度上的膨胀量+单板在干燥机中的厚度干缩量-旋切后单板厚度上的回弹量。

　　值得注意的是，常用的装饰板分为天然单板和人造单板。天然木单板是由珍贵的天然木材经刨削或旋切而成的薄单板。人造单板是一种花纹美观的装饰性单板，它是用低成本原木旋转切割成单板，用一定的工艺胶水压成木方，然后刨平切割而成。在胶合板的生产过程中，产生了许多不同的图案。其中之一是在原胶合板表面粘贴一层薄薄的装饰单板。它被称为装饰单板胶合板。简称装饰单板或装饰单板。

　　以上就是广西建筑模板厂家为您简析的：建筑模板中的单板。
