建筑模板厂家覆膜工艺技术

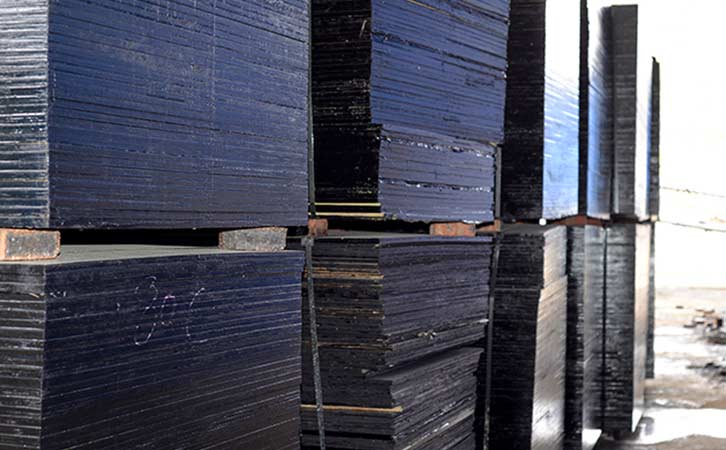

　　建筑模板覆膜工艺是一种工艺严谨、精度准确、质量高的工艺。当底板满足要求时，应控制好温度、压力和时间。温度要求可满足浸渍纸的熔化和固化要求，当涂布纸温度为130+5时，可达到涂布效果。压力比基板高0.1-0.2兆帕，增加基板与纸的粘合力，粘合时间比薄木单板长。其次，涂膜纸的存放严格按照纸胶类型的要求进行。

　　建筑模板工艺：基层表面采用改性松按木单板制作的胶合板，表面颜色不受限制，表面要求平整、二轻、三无缝。一级，即基本平滑度不应超过翘曲度的0.5%。否则，在砂光时，会出现表面砂光渗透不足和砂光不足，不利于涂膜加工。二次光泽度，即单板易被超湿砂磨起毛，造成表面粗糙，使复合纸难以与板表面融合。即使减少了层板的周转次数，也容易出现脱毛缺陷。三无缝，即裂缝宽度应小于2 mm，裂缝长度应小于60 mm，裂缝宽度应采用单板修补，小于2 mm的裂缝可采用灰浆修补，但腻子混合应与木材和覆膜纸牢固结合，灰浆修补较大缺陷ED是指它不能弥补覆膜过程中的不足或承受高温熔融损失，从而造成的。产品表面有凹槽。因此，复合基板的表面必须平整、光滑、无裂纹。

　　以上是广西建筑模板厂家鑫虹泰木业为您分享的：建筑模板厂家覆膜工艺技术。
